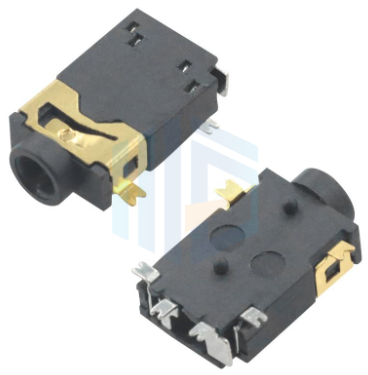

防水音頻耳機插座的內部結構通過精密設計實現電氣性能與防水性能的雙重保障，其核心由接觸系統、密封結構及防護材料三部分構成。

接觸系統采用分層彈性設計，以3.5mm標準接口為例，內部包含四層金屬接觸片：頂端為左聲道（L），中間環為右聲道（R），第二環為麥克風（MIC），根部為地線（GND）。接觸片采用磷青銅材質，通過彈性壓接確保與插頭金屬觸點的緊密貼合，接觸電阻可低至30mΩ以下，同時減少頻繁插拔導致的磨損。部分高端型號采用金-鈀復合鍍層，進一步降低信號失真率至0.1%以內。

密封結構是防水性能的關鍵。插座入口處配置雙硅膠O型圈，當插頭插入時，橡膠圈被壓縮形成動態防水屏障，配合導流孔設計，可承受IPX7級防水（1米水深30分鐘）。內部導電組件通過密封膠填充拼接縫隙，防止水分滲透至電路層。針對工業場景，部分型號采用對夾式不銹鋼外殼與螺紋密封結構，提升抗沖擊與防腐蝕能力。

防護材料方面，外殼選用UL94-V0阻燃級高溫塑料，內部接觸片采用鍍鎳不銹鋼或鍍銠合金，兼顧導電性與耐久性。檢測電路集成于插座底部，通過微控制器實時監測插頭插入狀態，實現音頻通路自動切換，響應時間小于10ms。
