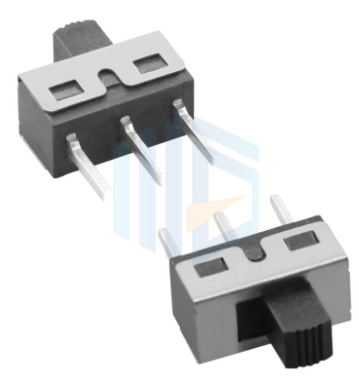

撥動開關作為關鍵電器元件，其觸點對齊精度直接影響導通性能與設備可靠性。傳統人工檢測存在效率低、主觀性強等問題，而機器視覺技術通過高精度成像與智能算法，可實現觸點對齊的自動化檢測與誤差補償。

在檢測環節，機器視覺系統采用高分辨率工業相機與環形LED光源，捕捉撥動開關在兩種狀態下的觸點圖像。通過圖像預處理（如灰度化、濾波去噪）與邊緣檢測算法，提取觸點輪廓并計算中心坐標。結合深度學習模型，系統可識別觸點偏移、毛刺等缺陷，檢測精度達±0.01mm，較人工檢測提升90%。

誤差補償方面，系統建立觸點位置與機械運動參數的映射模型。當檢測到觸點偏移時，PLC控制器根據誤差映射表調整撥動機構的位置參數。例如，若觸點在X方向偏移0.05mm，系統通過步進電機驅動撥桿反向移動0.05mm，實現動態修正。此外，采用卡爾曼濾波算法融合視覺數據與編碼器反饋，可進一步抑制機械振動引起的動態誤差。

實際應用中，某電子企業引入該技術后，撥動開關的觸點對齊不良率從3.2%降至0.15%，生產效率提升40%。未來，隨著3D視覺與AI算法的融合，機器視覺將實現觸點對齊精度的實時優化與自適應補償。
