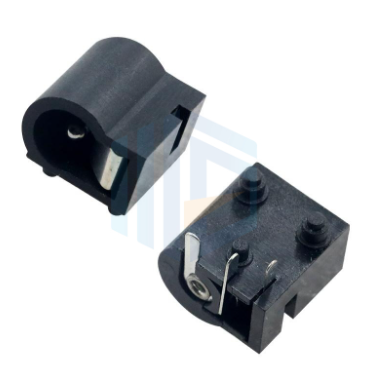

電源插座作為傳統電子封裝技術的代表，其封裝結構與電氣性能優化一直是行業關注的焦點。電源插座通常采用塑料或陶瓷封裝體，兩側延伸出平行引腳，通過穿透PCB板實現機械固定與電氣連接。這種結構簡單直觀，便于手工焊接和自動化生產，廣泛應用于工業控制、通信設備等領域。

在封裝結構優化方面，現代電源插座通過引入多點接觸設計，如多瓣式彈性接觸結構，顯著提升了接觸面積與穩定性，有效降低了接觸電阻。同時，采用高導銅或銅合金材料，結合表面鍍銀/鍍鎳工藝，進一步增強了導電性能與抗腐蝕能力。

電氣性能優化方面，電源插座通過優化引腳布局與PCB走線設計，減少了寄生電容與電感，提升了信號傳輸?shù)姆€(wěn)定性。此外，通過熱管理優化，如熱脫耦設計與散熱片應用，有效控制了溫升，延長了產品壽命。實驗數據顯示，優化后的電源插座在32A電流下，溫升可控制在30K以內，遠優于行業標準。

未來，隨著電子設備對高性能、高可靠性的需求不斷提升，電源插座的封裝結構與電氣性能優化將持續深入，為工業自動化、新能源等領域提供更穩定、更高效的電源連接解決方案。
