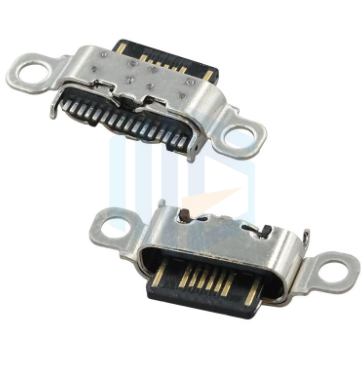

Type-C母座是一種常見的USB接口類型，每個引腳都有特定的功能和定義。以下是Type-C母座引腳定義及功能的詳解：

一、引腳分組與基本功能
Type-C母座的引腳分為A組和B組，每組各有12個引腳。這些引腳支持反插、高速數據傳輸和快速充電等功能，廣泛應用于手機、平板電腦、筆記本電腦等移動設備上。

二、A組引腳定義及功能
VBUS：電源正極，提供5V電源。這是設備間供電的BUS電壓引腳，不論正反插，都會提供供電。
GND：電源負極，用于接地。這是設備間的供電回路，同樣不論正反插，都會提供供電回路。
CC1和CC2：配置通道，用于傳輸設備配置信息、檢測設備連接和正反插方向，也是USB PD（Power Delivery）通信的線路。D+和D-：數據正極和數據負極，用于USB2.0全速模式下的兩路數據傳輸。在母頭處，這兩對會短路成一對。SSRX和SSTX：USB3.1 Gen 1模式下的兩路數據傳輸引腳。

三、B組引腳定義及功能
VP和VN：USB2.0模式下的兩路數據傳輸引腳。SBU1和SBU2：邊帶使用單元，用于控制兩個Type-C設備之間的同步操作，也可傳輸輔助數據。這些引腳還支持Alternate Mode（替代模式），通過替代或擴展標準的USB功能來支持其他信號傳輸協議，如DisplayPort或Thunderbolt3協議。TX1和TX2及RX1和RX2：USB3.1 Gen 2模式下的四路數據傳輸引腳。DP和DM：顯示端口和顯示模塊，用于傳輸視頻信號。這兩個引腳支持Alternate Mode，可以被用來支持視頻傳輸、音頻輸出、電源傳輸?shù)雀鞣N功能。

四、引腳的其他特性
VCONN引腳：為CC引腳斜對稱的引腳，當一個引腳確認為CC時，另一個則定義為VCONN，用于給eMark線材供電。引腳數量與布局：母頭為24pin滿針腳，上下針腳為斜對稱，滿足用戶正反插的需求。公頭則為22pin，因為在USB2.0規范中，D+/D-只有一對，因此在公頭中只保留一對D+/D-針腳。靈活性與兼容性：Type-C母座的引腳定義和設計使其能夠兼容各種不同的設備、協議、模式和標準，大大提升了移動設備的性能和靈活性。綜上所述，Type-C母座的24個引腳具有各自獨特的功能和定義，這些引腳共同支持了Type-C接口的高速數據傳輸、快速充電、正反插等特性。了解這些引腳的定義和功能有助于更好地應用和維護Type-C接口設備。
